DHCP 외부 라우터 연습문제

1. PC1과 PC2를 DHCP로 ip를 받아올 수 있도록 설정해보자

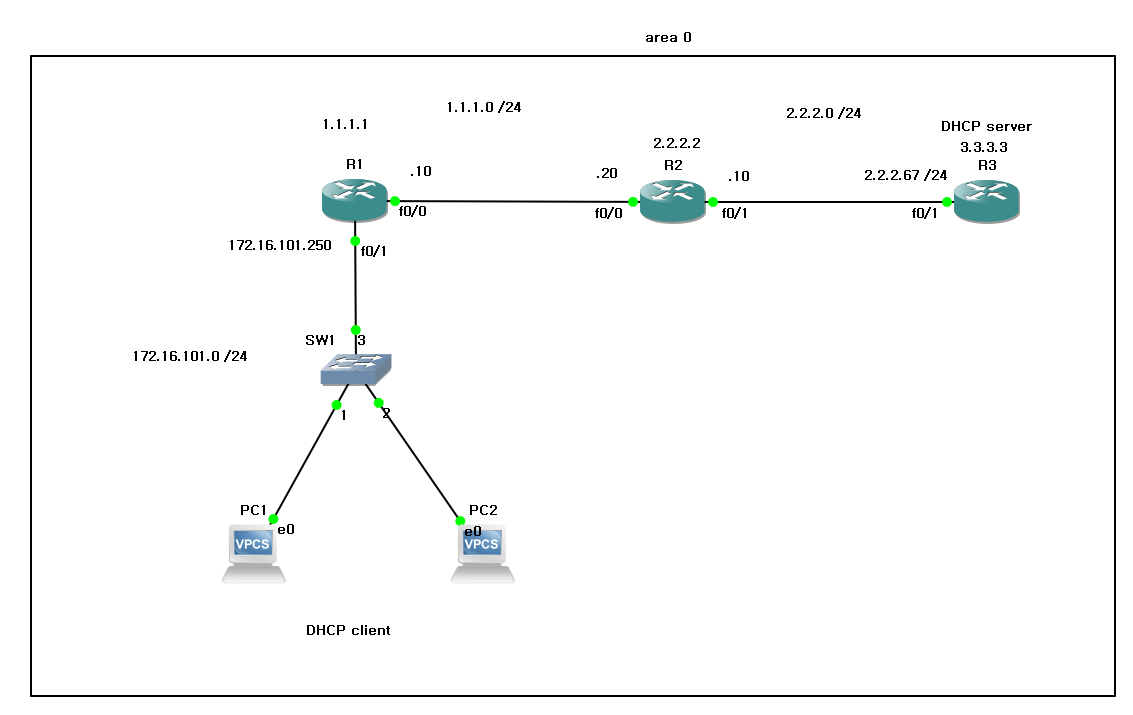

목표 토폴로지

-------------------------------------------------해답---------------------------------------------------------------

먼저 R1, R2, R3는 OSPF로 라우팅이 되어있다고 가정한다.



#R3 : DHCP pool 설정

R3(config)#ip dhcp pool test	DHCP풀을 설정 하고 이름을 test로 한다
R3(dhcp-config)#network 172.16.101.0 /24	172.16.101.0 /24 대역을 대상으로 정한다
R3(dhcp-config)#default-router 172.16.101.250	DHCP 신호가 나갈 defualt-router(게이트웨이)를 설정한다
R3(dhcp-config)#lease infinite	ip 회수시기를 정한다.
R3(dhcp-config)#dns-server 8.8.8.8	dns-server를 정해준다.



#R1 : host의 Discovery 신호를 DHCP 서버로 라우팅

R1(config-if)#int f0/1	DHCP pool이 적용된 gateway가 있는 포트로 이동
R1(config-if)#ip helper-address 2.2.2.67	해당 포트의 Discovery 신호를 DHCP 서버로 라우팅해준다.

!!Tip

helper-address를 사용하는 이유 : pc에서 DHCP신호 중 Discovery 신호는 Broadcast 신호이다. 따라서 해당 신호는 같은 ip 대역인 172.16.101.0 /24 안에서만 전달이된다.  따라서 DHCP 서버인 R3까지 전달이 되지 않는다.

이를 해결하기 위하여 게이트웨이가 있는 포트인 R1의 f0/1에서 helper-address명령어를 통하여 pc의 broadcast 신호를

R3까지 전달한다.
