동적라우팅(OSPF) 연습문제

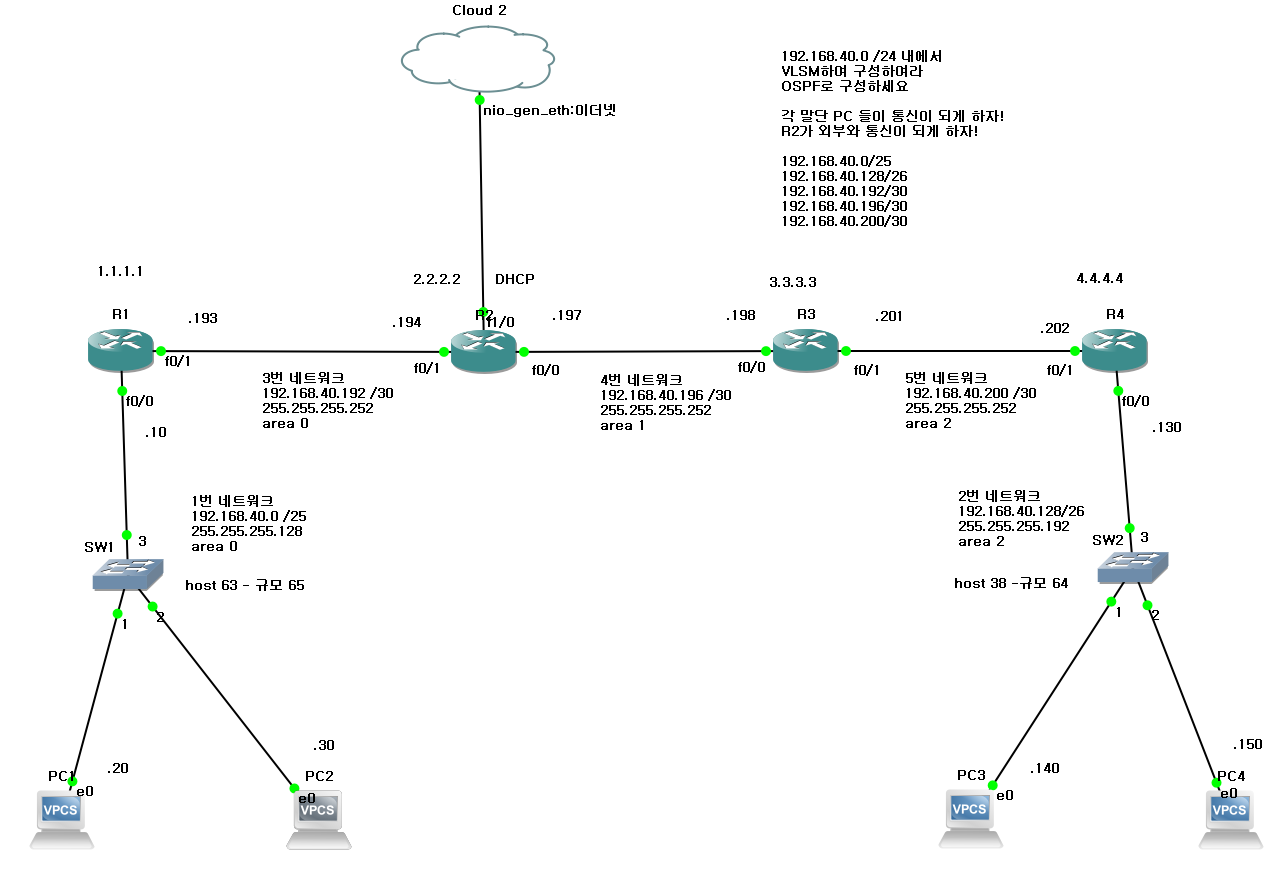

목표 토폴로지





--------------------------------------------------------해답------------------------------------------------------



!!외부 네트워크와 통신을 위해서는 PAT 와 디폴트 라우팅 재분배가 필요하다.!! + 실습환경이 동일해야한다.
OSPF만 학습한 경우는 이 조건은 제외하고 진행하자.

라우터 기본 ip 설정은 생략



#R1

R1(config)#router ospf 1	Process ID를 1로 ospf 설정
R1(config-router)#router -id 1.1.1.1	라우터 id 설정
R1(config-router)#network 192.168.40.10 a 0 R1(config-router)#network 192.168.40.193 a 0	area는 0이고 R1에 속한 네트워크 advertising(광고)



#R2

R2(config)#router ospf 1	Process ID를 1로 ospf 설정
R2(config-router)#router -id 2.2.2.2	라우터 id 설정
R2(config-router)#network 192.168.40.194 a 0 R2(config-router)#network 192.168.40.197 a 1	각 area 별로 R2에 속한 네트워크 advertising(광고)
R2(config-router)#area 1 virtual-link 3.3.3.3	3.3.3.3인 라우터와 area1에서 virtual-link를 통해 연결



#R3

R3(config)#router ospf 1	Process ID를 1로 ospf 설정
R3(config-router)#router -id 3.3.3.3	라우터 id 설정
R3(config-router)#network 192.168.40.10 a 0 R3(config-router)#network 192.168.40.193 a 0	각 area 별로 R2에 속한 네트워크 advertising(광고)
R3(config-router)#area 1 virtual-link 2.2.2.2	2.2.2.2인 라우터와 area1에서 virtual-link를 통해 연결



#R4

R3(config)#router ospf 1	Process ID를 1로 ospf 설정
R3(config-router)#router -id 1.1.1.1	라우터 id 설정
R3(config-router)#network 192.168.40.10 a 0 R3(config-router)#network 192.168.40.193 a 0	각 area 별로 R2에 속한 네트워크 advertising(광고)

#외부와의 통신을 위한 PAT, default router 재분배

-default gateway ip : 10.0.0.1



R2

#R2 디폴트 라우터 설정

R2(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.1

10.0.0.1을 게이트웨이로 정적으로 설정



#R2 디폴트 라우터 재분배

Rouetr(config-router)#router ospf 1	ospf 설정된 process IP로 접근
Rouetr(config-router)#default-information originate	정적으로 설정된 디폴트 라우팅 정보를 재분배



#R2 PAT 설정

R2(config)#access-list 1 permit 192.168.40.0 0.0.0.255	PAT할 네트워크 대역을 리스트로 작성
R2(config)#int f1/0
R2(config)#ip nat outside	PAT outside 포트 설정
R2(config)#int f0/0
R2(config)#ip nat inside	PAT inside 포트 설정
R2(config)#int f0/1
R2(config)#ip nat inside	PAT inside 포트 설정
R2(config)#ip nat inside source list 1 int f1/0 overload	해당 포트에 PAT 설정
