VLSM + DHCP 연습문제

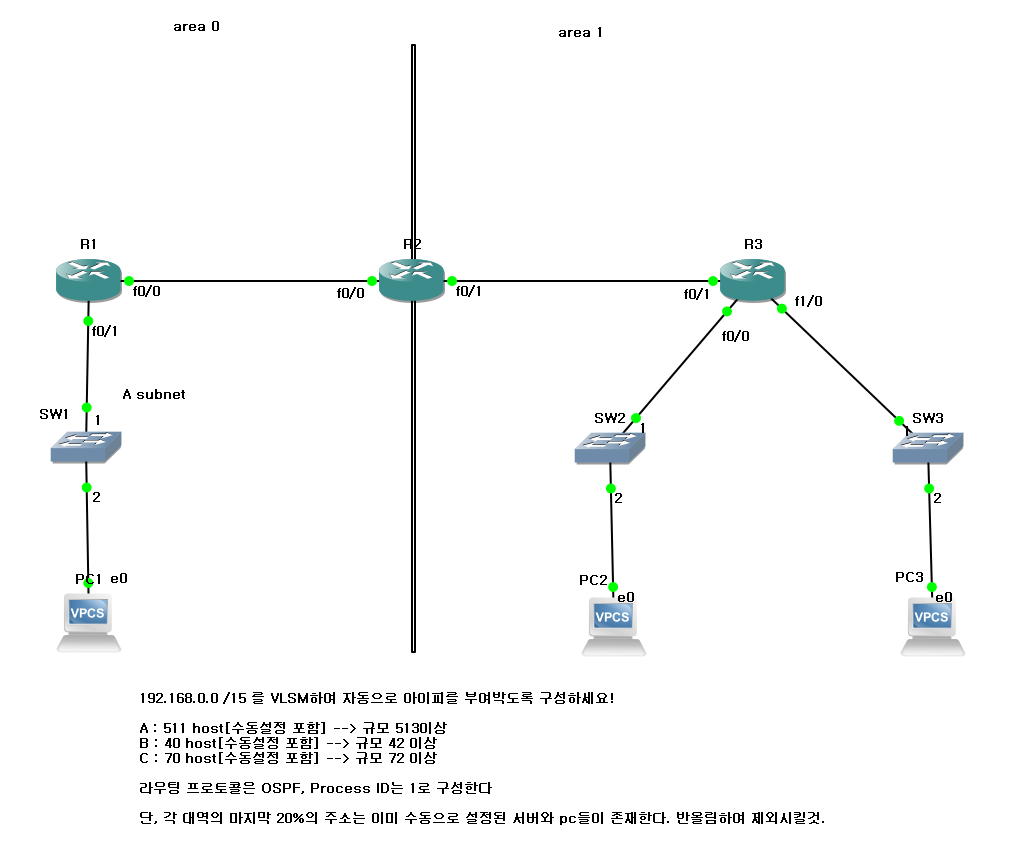

목표 토폴로지

----------------------------------------------------해답-----------------------------------------

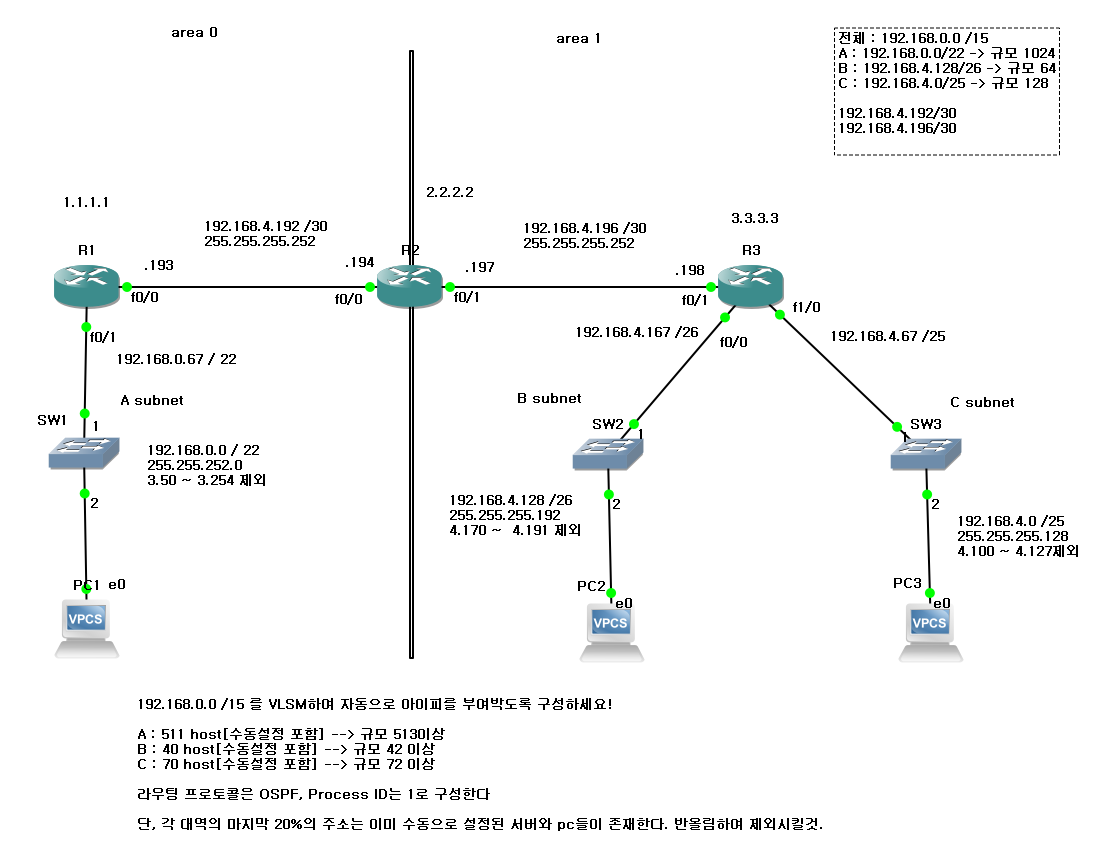

목표 토폴로지

#각 라우터 IP설정은 완료했다고 가정한다.



#R1

-ospf 라우팅 설정

R1(config)#rouetr os 1	라우터 방식, Process ID 설정
R1(config-router)#router-id 1.1.1.1	라우터 id 설정
R1(config-router)#network 192.168.4.193 0.0.0.0 a 0 R1(config-router)#network 192.168.0.67 0.0.0.0 a 0	라우팅 네트워크 설정

-DHCP ip 할당 설정

R1(config)#ip dhcp pool test1	dhcp pool 이름 설정
network 192.168.0.0 /22	ip 할당할 네트워크 설정
defualt-router 192.168.0.67	게이트 웨이 설정
lease infnite	ip회수 시기 설정
dns-server 8.8.8.8	기본 dns 서버 설정

-전역 설정에서 제외 ip 설정

R1(config)#ip dhcp excluded-address 192.168.3.50 192.168.3.254

해당 범위 ip 제외 하고 할당

-PC 1

PC1>ip dhcp

dhcp를 통하여 ip 할당 받아오기



#R2

-ospf 라우팅 설정

R2(config)#router os 1	라우터 방식, Process ID 설정
R2(config-router)#router-id 2.2.2.2	라우터 id 설정
R2(config-router)#network 192.168.4.194 0.0.0.0 a 0 R2(config-router)#network. 192.168.4.197 0.0.0.0 a 11	라우팅 네트워크 설정

-virtual-link 설정

R1(config-router)#area 1 virtual-link 3.3.3.3

area1에서 라우터 3.3.3.3 으로 VL 설정



#R3

-ospf 라우팅 설정

router os 1	라우터 방식, Process ID 설정
router-id 3.3.3.3	라우터 id 설정
network 192.168.4.196 0.0.0.0 network 192.168.4.67 0.0.0.0 network 192.168.4.167 0.0.0.0	라우팅 네트워크 설정

-virtual-link 설정

area 1 virtual-link 2.2.2.2

area1에서 라우터 2.2.2.2 으로 VL 설정

-DHCP ip 할당 설정 (B subnet)

ip dhcp pool test2	dhcp pool 이름 설정
network 192.168.4.0 /25	DHCP 적용 할 네트워크 설정
default-router 192.168.4.67	게이트 웨이 설정
lease infinite	ip회수 시기 설정
dns-server 8.8.8.8	기본 dns 설정

-DHCP ip 할당 설정 (C subnet)

ip dhcp pool test3	dhcp pool 이름 설정
network 192.168.4.128 /25	DHCP 적용 할 네트워크 설정
default-router 192.168.4.167	게이트 웨이 설정
lease infinite	ip회수 시기 설정
dns-server 8.8.8.8	기본 dns 설정

-전역 설정에서 제외 ip 설정

ip dhcp excluded-address 192.168.4.100 192.168.4.127 ip dhcp excluded-address 192.168.4.170 192.168.4.191

해당 ip 제외 하고 할당

-pc2

ip dhcp

-pc3

ip dhcp



pc1과 pc2, pc3가 각각 통신이 된다면 성공!
