네트워크 이중화(HSRP)

#이중화(중복 구성)의 2가지 목적

1.FailOver (장애극복)

(Fail = 실패, 장비의 장애)

(Over = 극복)

=HA (High Availability) 고가용성을 확보하기위한 설정



2.Load-Balance(부하 분산)

(load = 부하)

(Balance = 분산)

=라운드 로빈(round-robin) : 태스크를 나누어 주는 스케줄링 방법



#네트워크 이중화(HSRP)

HSRP(Hot Standby Redundancy Protocol) : standby 하고 있는 라우터를 통하여 네트워크를 이중화하는 방법

Redundancy = 중복



SVI - Switch Virtual Interface : 스위치에서 사용하는 논리적 인터페이스(L2 스위치, L3 스위치)



Track Port : FailOver의 대상이 되는 Port, 해당 네트워크의 상위 라우터로 올라가는 main Port





예제)

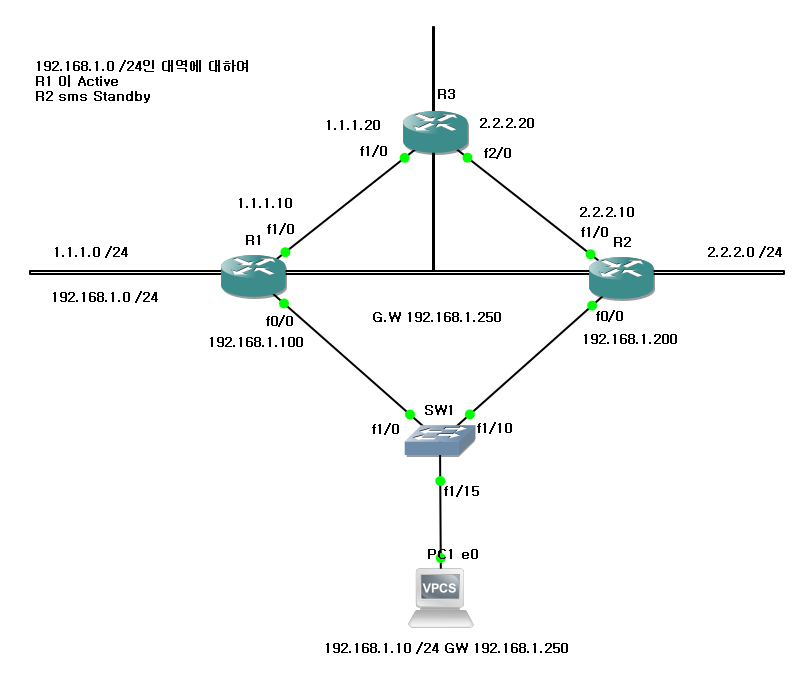

예제 토폴로지



#R1

R1(config-if)#standby 10 ip 192.168.1.250	논리적 G.W(SVI)를 설정
R1(config-if)#standby 10 priority 110	우선순위, 기본값은 100
R1(config-if)#standby 10 track f1/0 50	트랙포트 지정 및 우선순위 값 감소치 설정
R1(config-if)#standby 10 timer 1 3	설정 확인 주기를 1초로 하고 3회 이내 응답이 없으면 고장으로 판단.
R1(config-if)#standby 10 preempt delay reload 30	복구 되어 재시작 시 부팅 시간 등을 고려하여 해당 라우터로의 트래픽을 30초 유예한다.





#R2

R2(config-if)#standby 10 ip 192.168.1.250	논리적 G.W(SVI)를 설정
R2(config-if)#standby 10 timer 1 3	설정 확인 주기를 1초로 하고 3회 이내 응답이 없으면 고장으로 판단.
R2(config-if)#standby 10 preempt

HSRP 설정은 active 라우터 쪽의 track port를 중심으로 설정을 하면 된다.



#R1 -OSPF

R1(config)#int f0/0	인터페이스 선택
R1(config)#router os 1	ospf 라우팅 process ID 설정
R1(config-router)#router-id 1.1.1.1	router id 설정
R1(config-router)#network 192.168.1.0 0.0.0.255 a 0	SVI(G.W)와 f0/0 포트를 포함하는 범위를  광고
R1(config-router)#network 1.1.1.10 0.0.0.0 a 0	f1/0의 네트워크를 광고



#R2-OSPF

R2(config)#int f0/0	인터페이스 선택
R2(config)#router os 1	ospf 라우팅 process ID 설정
R2(config-router)#router-id 2.2.2.2	router id 설정
R2(config-router)#network 192.168.1.0 0.0.0.255 a 0	SVI(G.W)와 f0/0 포트를 포함하는 범위를  광고
R2(config-router)#network 2.2.2.10 0.0.0.0 a 0	f1/0의 네트워크를 광고



#SW

SW1(config)#int f1/0 SW1(config-if)#switchport mode trunk SW1(config)#int f1/10 SW1(config-if)#switchport mode trunk

라우터와 연결된 스위치 포트를 trunk 모드로 변경





!!Tips



#HSRP 설정 확인 명령어

R1(config-if)#do sh stan br

HSRP 설정을 보여준다.



#GNS3 실습 시

pc -> G.W 통신불가 하지만, G.W -> pc 통신가능 인 버그가 생길 수 있다.

해당 경우 track port를 shutdown, no shutdown 해줄 경우 문제가 해결된다
